[Tuto] Remplacement SSD de son iMac 2017 5K 27-inch

Si vous me suivez depuis quelques années, vous êtes surement déjà tombé sur l’article pour changer le SSD de son iMac 2011.
Aujourd’hui, nous allons allez plus loin et on va changer le SSD de son iMac 2017 5K 27-inch.

Sur ces machines, Apple a pris la décision de proposer un Fusion Drive avec un Disque dur classique de 2To et une carte flash (SSD) de 128Go. Le fusion drive est très bien, cependant, il bride la vitesse d’écriture à environs 600 Mo/s avec un débit en lecture de 2200 Mo/s en moyenne. J’avais envie de booster les capacités du SSD, mais Apple vend cela à prix d’or (près de 1000€ la barrette flash). Là où c’est malin, c’est que les cartes sont propriétaire Apple et le constructeur utilise une connectique bien spécifique qui ne se trouve que rarement dans le commerce et avec un débit moindre. Cependant, nous avons aujourd’hui des cartes NVMe-PCIe Gen3x4 M.2 2280 (et retenez bien ce format) avec des tarifs en dessous des 200€ pour 1 To. Mais voilà, si vous me suivez, Apple a un connecteur spécifique et ces cartes ne sont pas compatibles, en théorie, mais des petits malins ont mis au point un adaptateur qui convertit une carte standard en carte Apple.

/!\ Mise en garde /!\

Ce tuto est à réaliser à vos risques et périls et je ne pourrais être tenu responsable de toute dégradation faite sur votre machine. Le fait d’ouvrir la machine invalide la garantie du constructeur. Si vous ne vous sentez pas capable de réaliser cela, préférer passer par un centre de service agréé Apple. Compter une bonne heure si vous n’avez pas l’habitude, sinon 20/25 min avec de l’expérience.

Matériel nécessaire

  • L’adaptateur

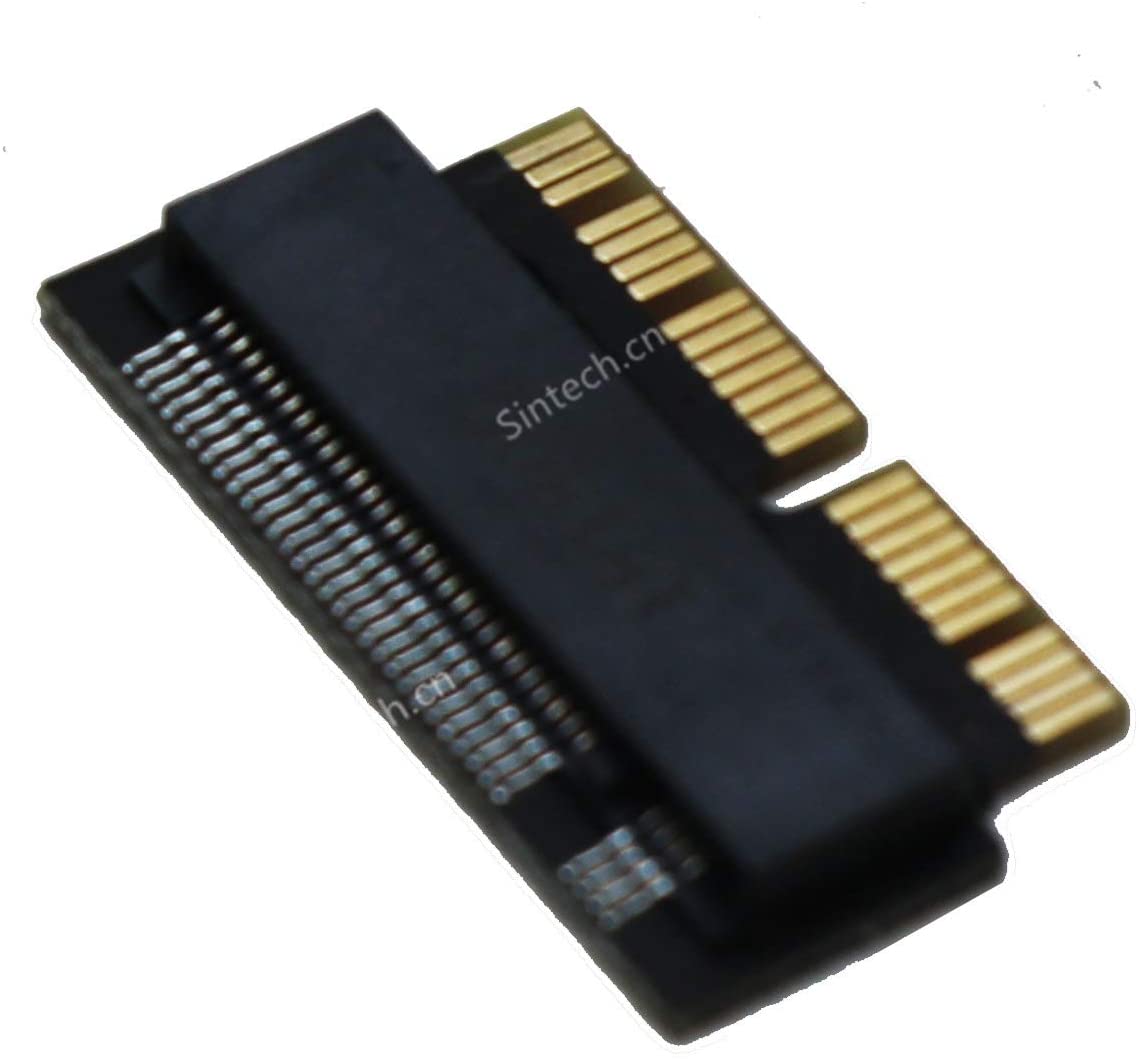

Pour commencer, nous allons donc avoir besoin de cet adaptateur de la marque Sintech, personnellement je l’ai trouvé sur Amazon à cette adresse au tarif de 20€, certes un peu plus cher que sur le site officiel, mais avec un délai de livraison réduit et sans frais de douane possible. L’adaptateur est le même pour les MacBook Pro 2013 à 2015.

  • Le SSD NVME

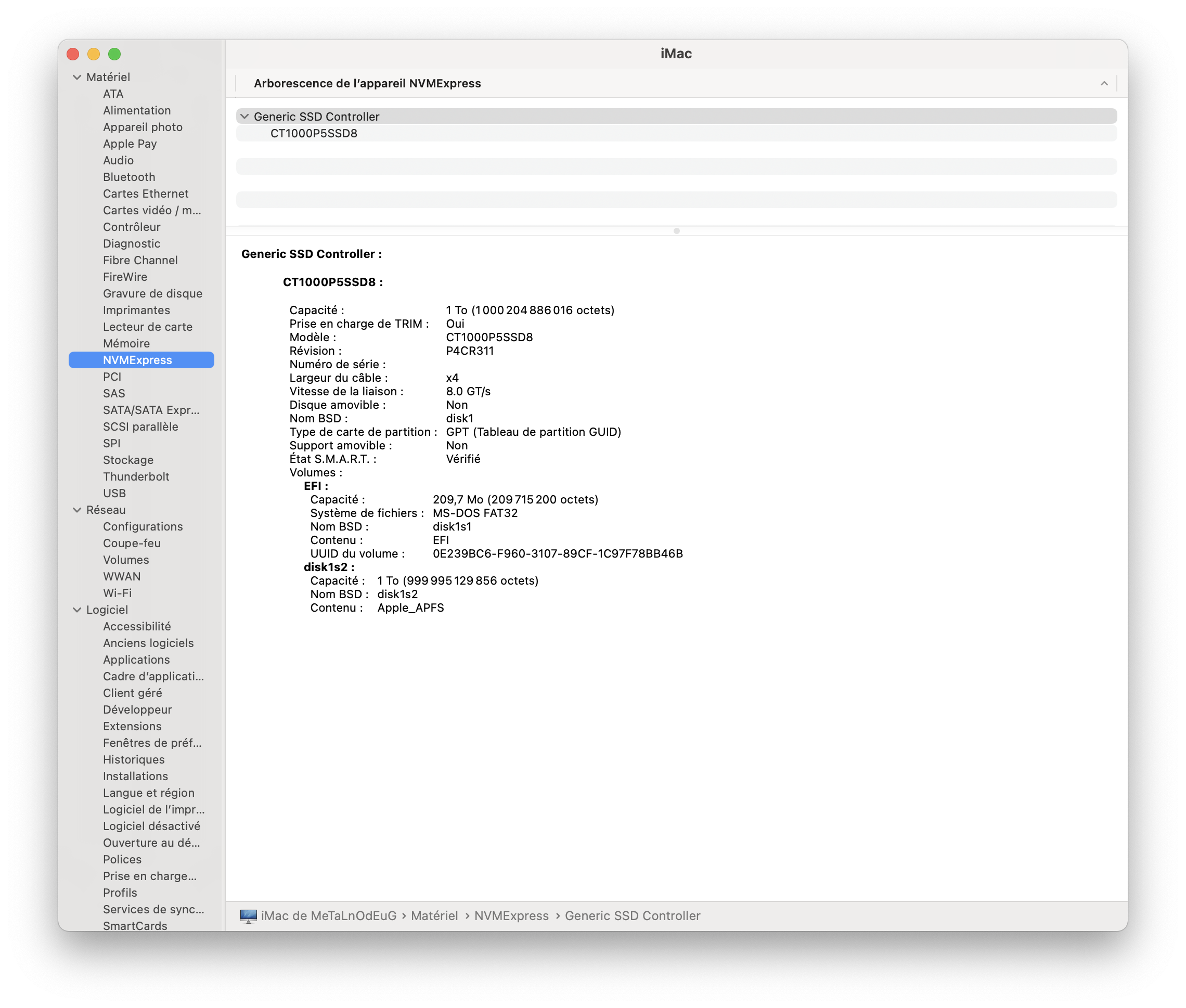

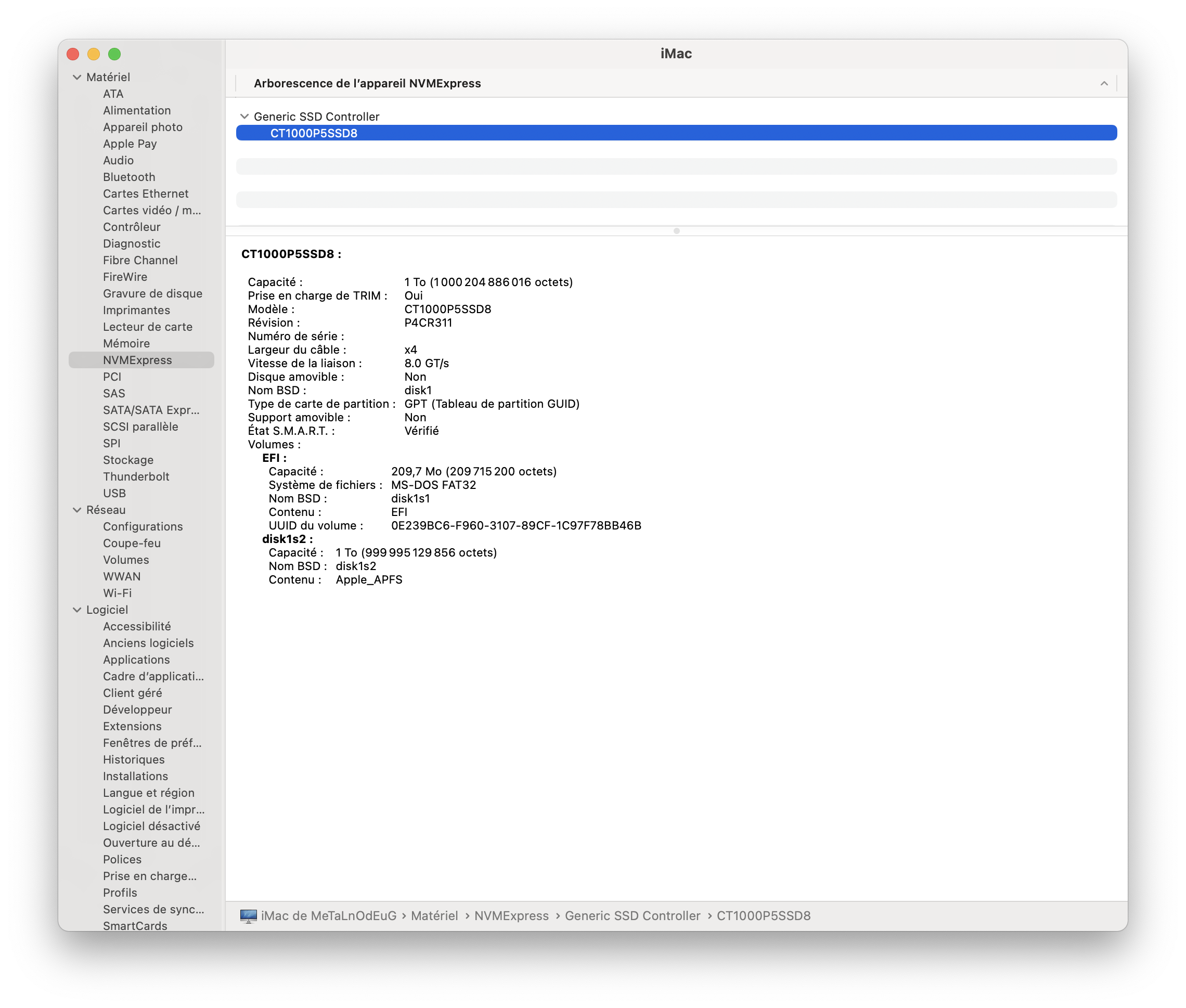

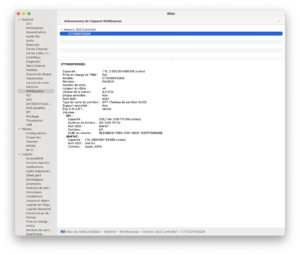

Nous sommes dans la partie la plus intéressante, l’iMac à un débit de 2200 Mo/s en lecture avec le Fusion Drive. D’après les caractéristiques du connecteur NVMExpress, que l’on retrouve dans le rapport système du Mac dans  -> À propos de ce Mac -> Rapport système…, nous constatons que le débit est 8.0 GT/s NVMe PCIe x4 et que le débit théorique serait de 3,9 GB/s Max (merci à nos amis de Beetstech)

J’avais donc envie d’exploiter au maximum cette vitesse de transfert et j’ai donc cherché un SSD qui monte à 3400 Mo/s en lecture et au moins 3000 Mo/s en écriture.

J’avais par le passé fait un article sur les barrettes mémoires et mon choix c’était porté sur la marque Crucial que j’adore particulièrement. Ils ont sorti un nouveau petit SSD au doux nom de P5 que vous trouverez ici qui a des caractéristiques parfaites en termes de lecture et écriture dans la capacité que je souhaitais soit 1 To. Mais il me fallait également quelque chose de robuste et ce petit P5 a de gros atouts avec l’accélération d’écriture dynamique, le chiffrement sur base matérielle complet, et surtout une protection thermique adaptative. Enfin, une garantie de 5 ans et une endurance prévue pour 600 TBW viennent clore le dossier.

J’ai donc pris contact avec Crucial et ils ont gentiment accepté de m’envoyer un P5 pour test. Un grand merci à eux pour leurs confiances, car cet article n’aurait pu voir le jour sans eux. Sachez également que je n’ai pas eu de restriction pour écrire mon article et que je vous livre un avis impartial sur le produit.

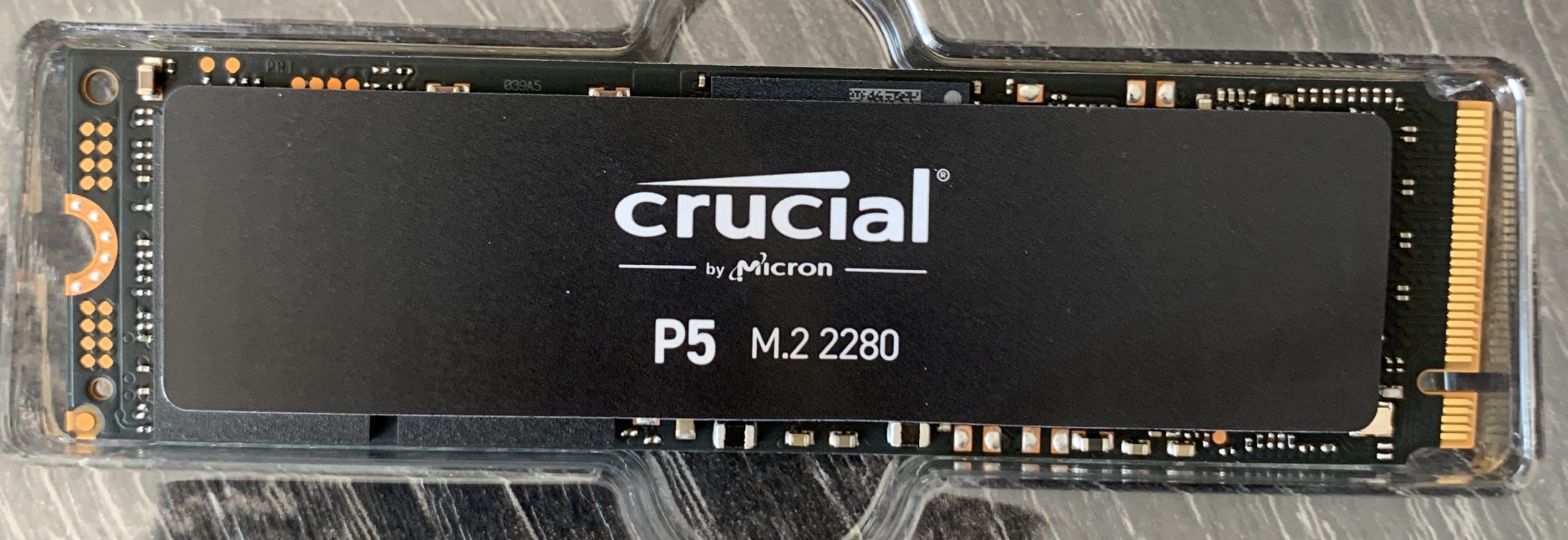

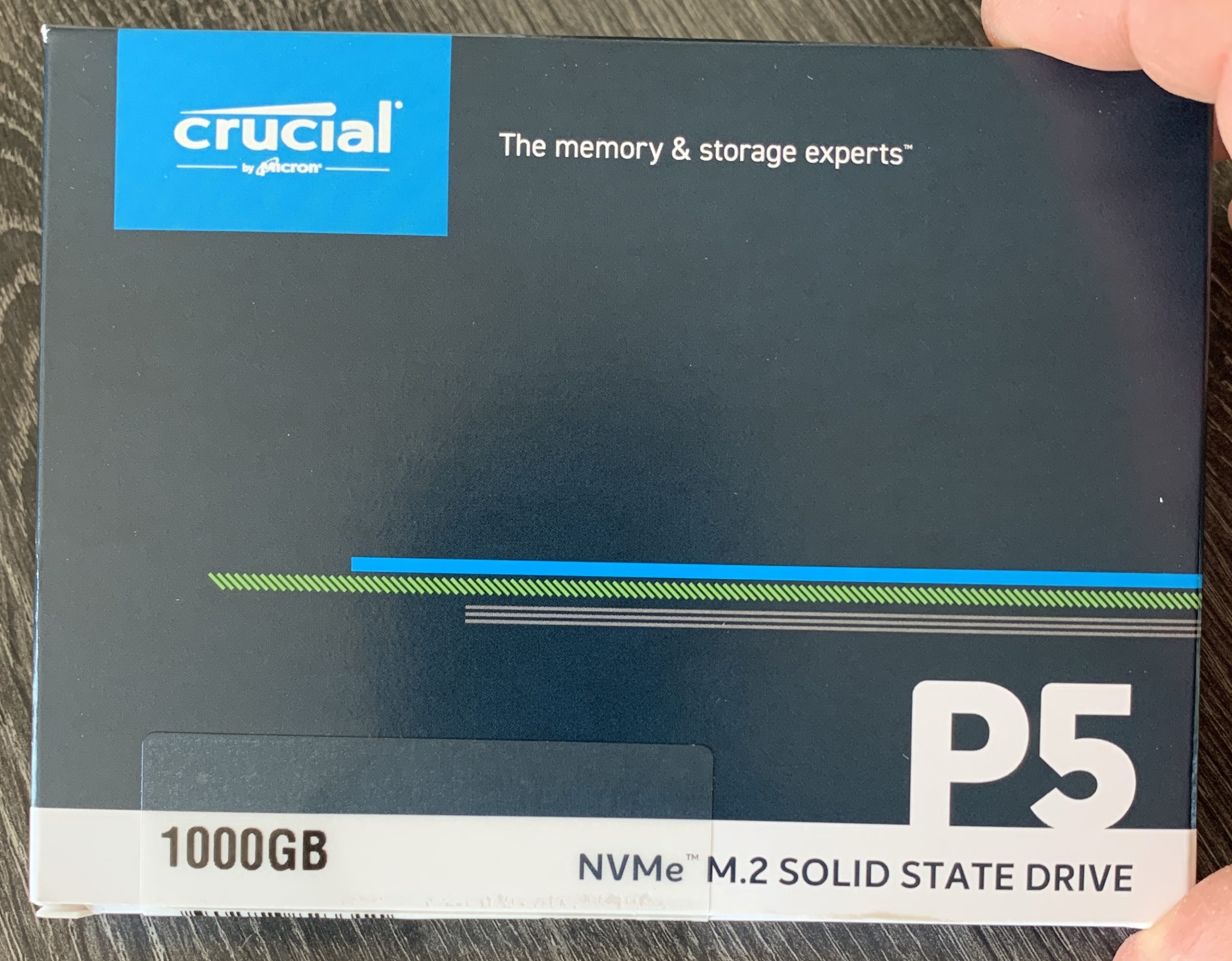

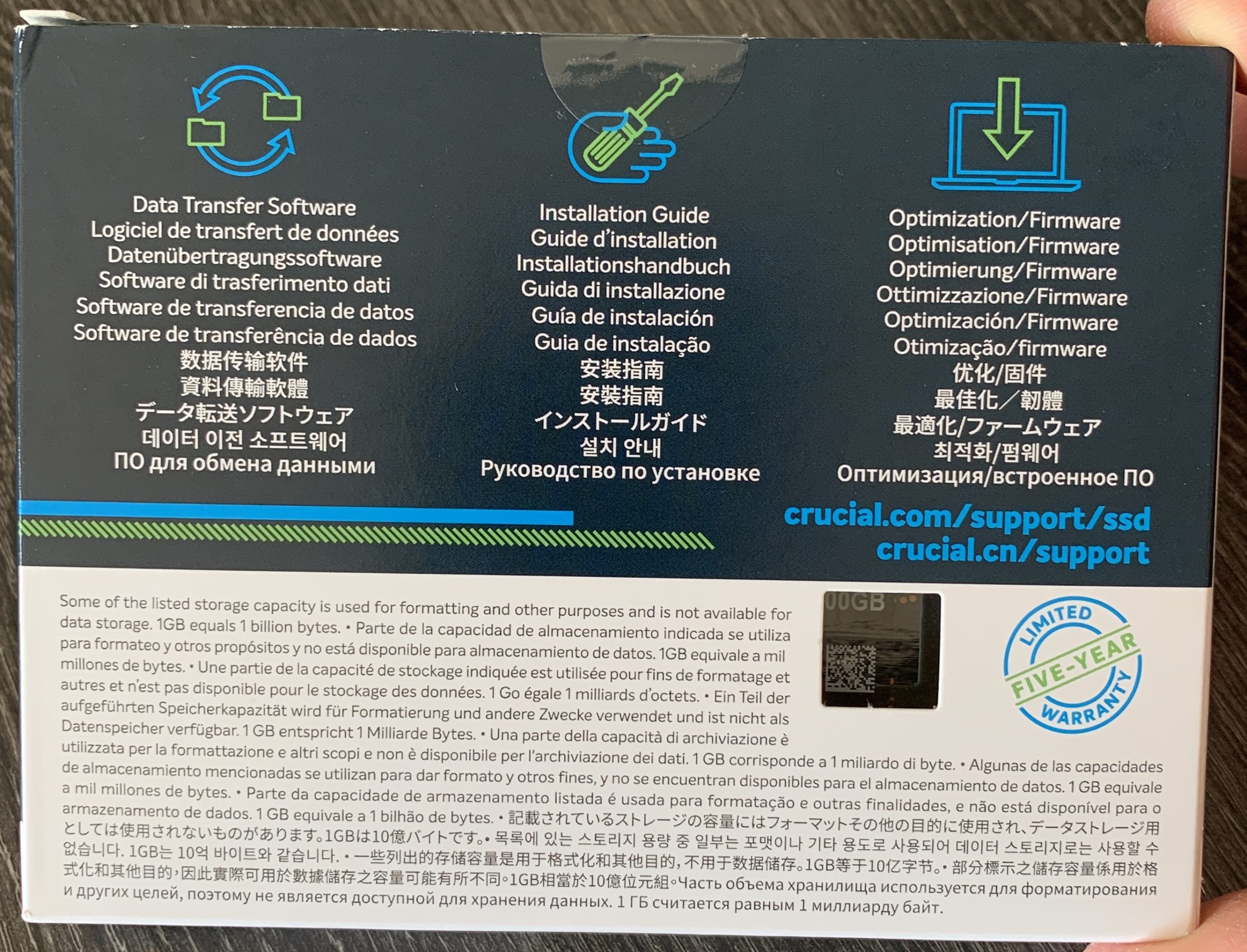

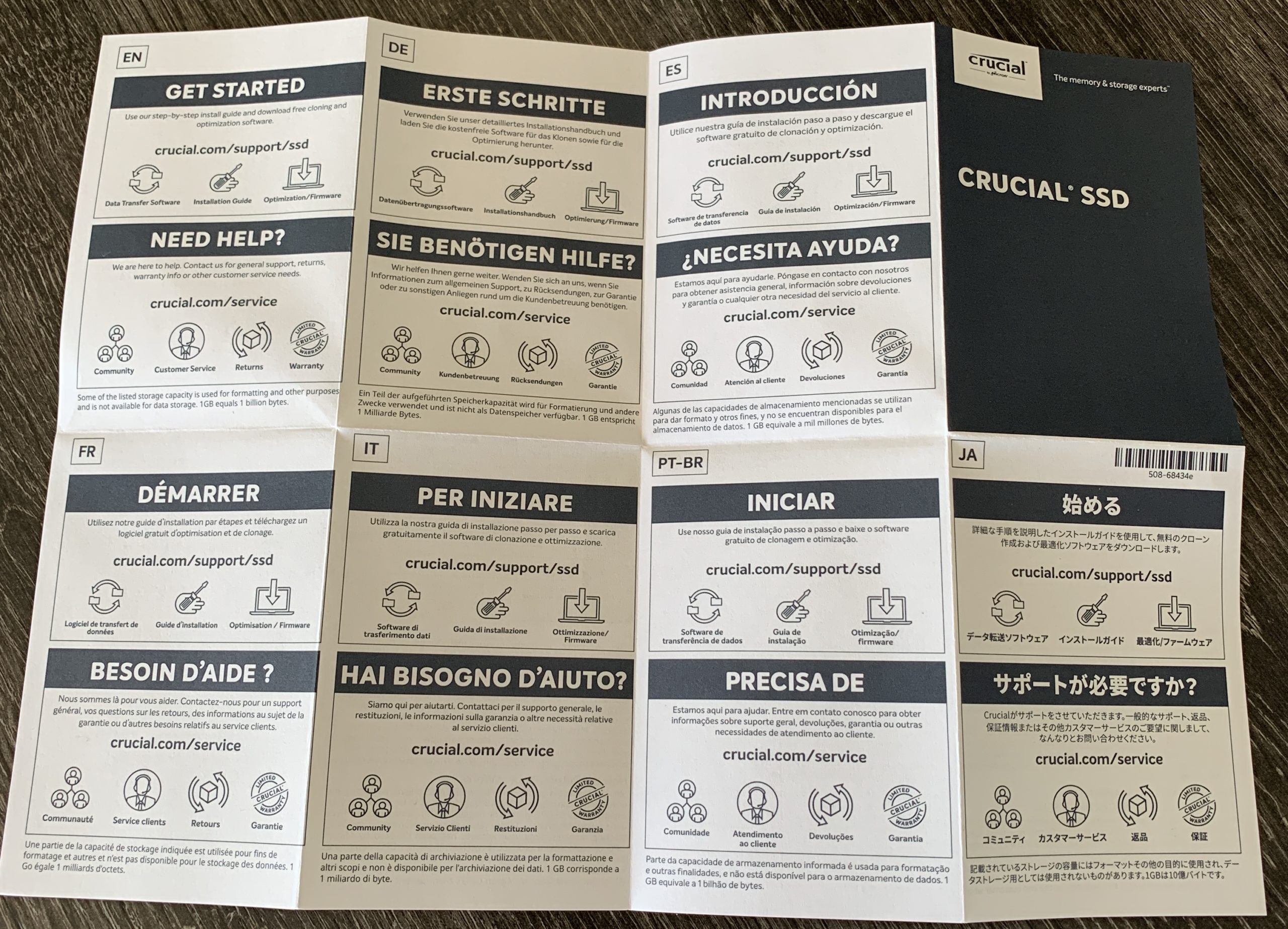

Voici donc la bête que vous pouvez trouver à cette adresse au tarif de 153,59€ TTC pour le modèle 1 To ref. CT1000P5SSD8 avec une base de NAND 3D TLC:

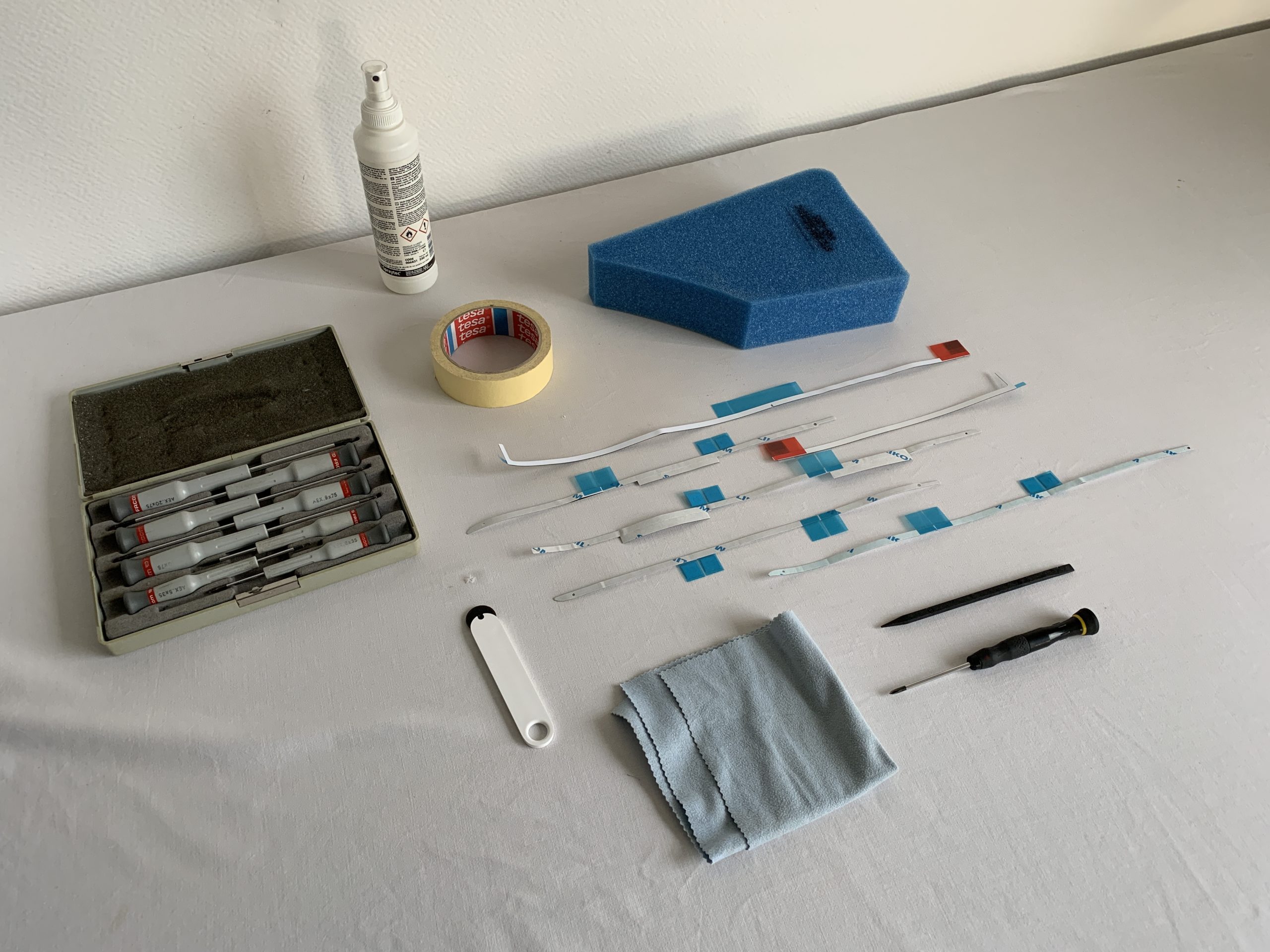

  • Les outils de démontage

Nous voici sur la partie la plus critique, pour démonter un iMac de cette génération, il faut des outils spécifiques. Apple ne vend pas ce type de matériel et il est alors obligatoire de trouver cela sur le net.

Tout d’abord, il nous faut une cale pour le Mac afin de le stabiliser pour l’ouverture, vous le trouverez sur eBay par exemple, ou bien sur iFixit. Il existe également des modèles en carton .

Nous aurons également besoin d’un petit cutter pour l’adhésif de l’écran ici sur iFixit ou ici sur eBay et de l’adhésif afin de le recoller que vous pouvez trouver à cette adresse.

Attention, il est très important d’avoir l’adhésif 946-07462 dans le kit, car il possède une petite fente qui laisse passer le son du micro. Sinon vous devrez bricoler l’adhésif.

Également on va avoir besoin d’un BlackStick que vous pourrez trouver à cette adresse, facultatif mais tellement plus pratique.

Enfin nous aurons besoin de tournevis Torx, personnellement j’ai les Facom AEX.J1 et un petit tournevis cruciforme de précision.

À vous de trouver le meilleur prix et de faire votre commande en fonction, les liens sont des exemples, là où j’ai passé commande.

Préparation en amont

Je ne le répéterais jamais assez, avant de vous lancer dans quoi que ce soit, faites une sauvegarde Time Machine, voir même deux sauvegardes.

Il faut savoir que si vous démontez votre SSD et que vous avez un Fusion Drive, celui-ci ne sera plus fonctionnel et toutes les données ne seront plus accessibles. Il faudra formater vos deux disques.

Personnellement, j’ai décidé de garder le disque dur de 2 To afin de l’utiliser comme stockage Time Machine et mettre l’ensemble de mes données sur le nouveau SSD.

Il est tout à fait possible de réactiver un fusion drive mais honnêtement, aucun intérêt.

Procédure de Démontage – Remontage

Afin de faciliter les choses, et comme je trouve beaucoup de démontage dangereux sur le net, je vous ai préparé une petite vidéo de démontage de l’appareil. J’espère qu’elle vous plaira:

Initialisation du système

Après avoir installé le SSD, nous allons redémarrer la machine en maintenant les touches CMD+ALT+P+R pour faire une réinitialisation PRAM/VRAM. Cette procédure est importante car le Mac risque de ne pas détecter votre disque.

Ensuite nous allons redémarrer la machine en maintenant les touches CMD+Alt+R ce qui aura pour effet de lancer la procédure de récupération internet. Le Mac va alors télécharger le système macOS de votre appareil afin de pouvoir faire une réinstallation.

Une fois dans l’utilitaire de disque, il faudra cliquer sur « Présentation » et « Afficher tous les appareils ».

Vous devrez voir alors 2 volumes, un SSD et un Apple HDD. Il va donc falloir formater le disque SSD en cliquant sur « Effacer » lui donner le nom « Macintosh HD » – format APFS – schéma « Table de partition GUID ».

On quitte l’utilitaire et on lance l’installation soit de macOS, soit la restauration via Time Machine.

Puis on attend…. longtemps en fonction du support Time Machine 🙁

C’est parti pour les tests

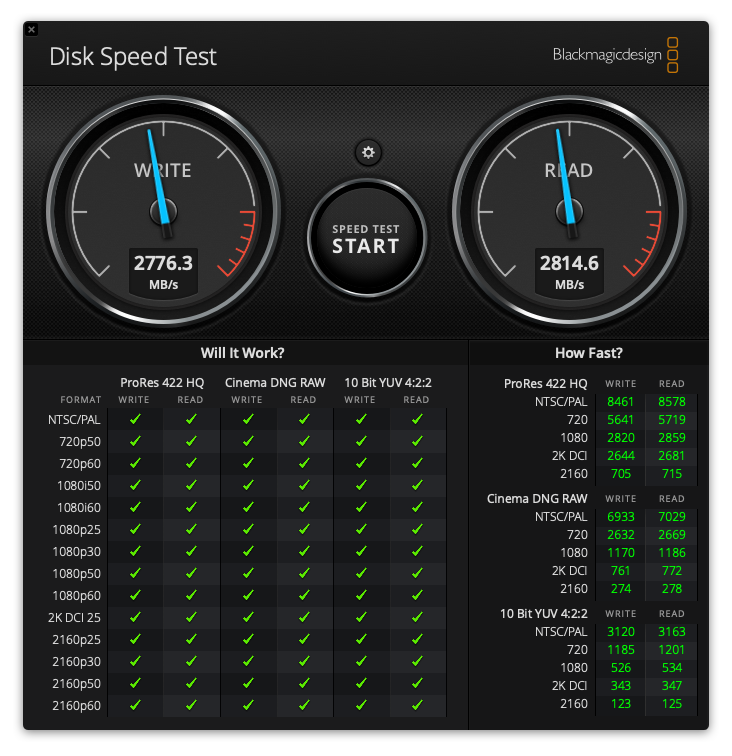

Une fois que le système à fraichement booté, nous allons télécharger BlackMagic Disk Speed Test et nous allons vérifier les débits:

Waouh ça envoi 🙂 plus rapide qu’un SSD Apple.

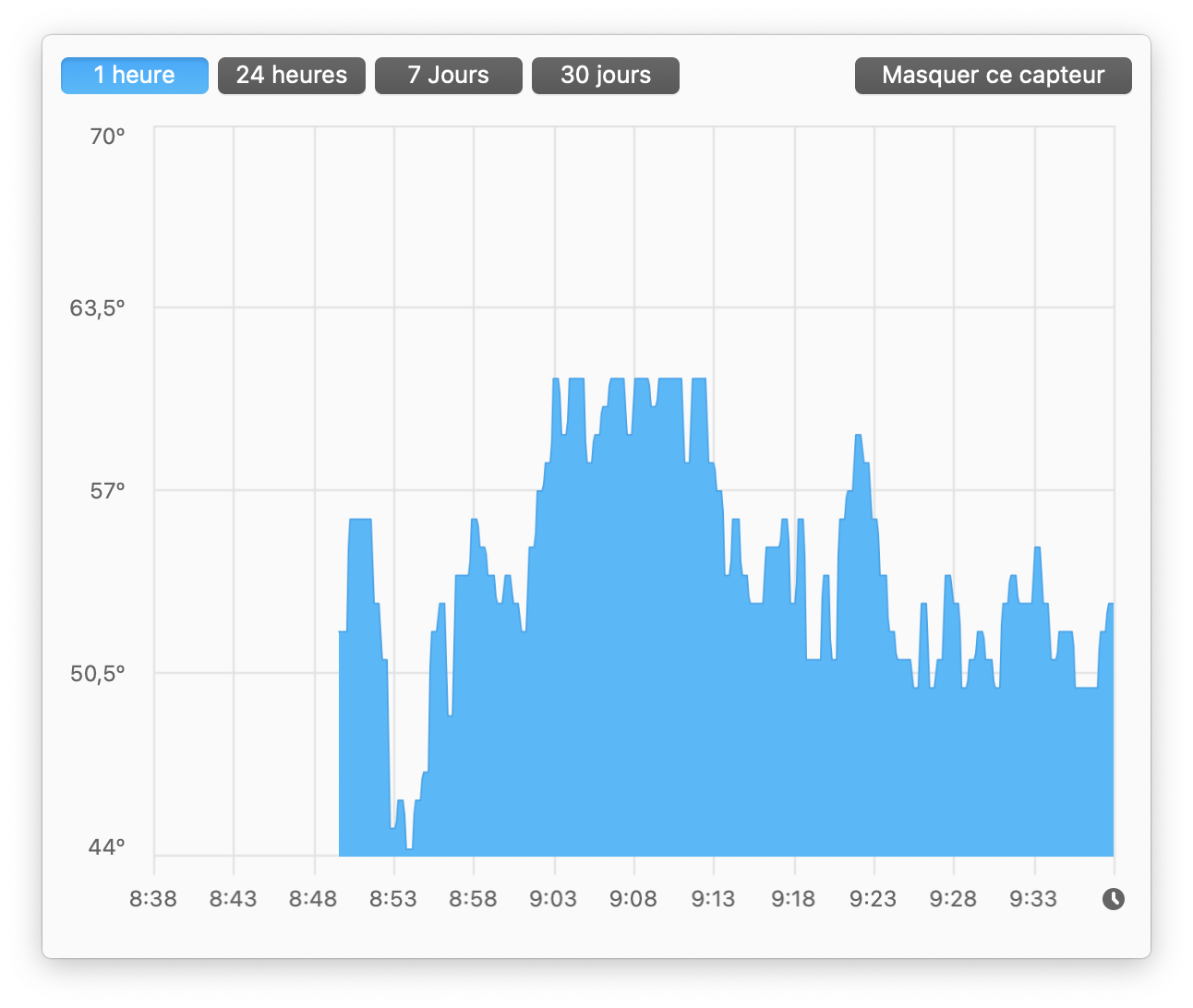

Au niveau des températures voici ce qu’il en ressort en utilisation:

Nous ne dépassons pas les 62°C.

Faisons un test de lecture/écriture pour voir, 118 Go copier/coller en 27 sec comprenant 20 227 éléments multiple et varié.

Un fichier vidéo de 4,86 Go est copier/coller instantanément.

Le système est super réactif et je ne constate aucun problème en utilisation ni de problème en veille.

Conclusion

Comme vous pourrez le constater, Crucial livre là un excellent SSD et surtout à un tarif imbattable par rapport à Apple pour des débits plus élevés.

Certes, ils existent des SSD moins chers sur le marché, mais si vous recherché la qualité et la tranquillité d’esprit, foncez vers ce petit P5 qui est une petit bombe disponible également en version 250 Go (débits inférieur), 500 Go et 2 To.
