[Tuto] Comment faire son câble SSD iMac 2011 27″

Eh eh oui oui vous lisez bien, on va faire notre propre câble qu’Apple à la prétention de vendre 90€ pour la bagatelle sommes de 8,51€ (FDP inclus)

Comme vous le savez certainement, les nouveaux iMac 2011 ont la possibilité de recevoir un SSD (Solid State Drive) qu’Apple facture assez cher sur son Apple Store.

Du coup, pour peu que vous soyez un peu débrouillard, vous pouvez acheter un SSD moitié prix sur internet et l’installer vous même ou même le faire installer.

Seulement le souci, c’est que les coquinou ont eu l’idée de faire un câble spécialement pour l’iMac, histoire de devoir passer par eux pour un upgrade de disque, mais c’était sans compter eX²G qui est là pour vous 🙂

Là ou ça devient intéressant, c’est quand on examine de plus près le câble: un connecteur Slim Sata d’un coté, de l’autre un connecteur Sata Data et Sata Alim

Malheureusement dans le commerce vous ne trouverez que des Slim Sata – Sata Molex

C’est là que je rentre en jeu pour vous apprendre comment créer votre câble magique 😉

Tout d’abord il nous faudra un peu de matériel:

– Un câble Slim Sata – Sata Molex

– Un câble alim Sata – Molex

– Un fer à souder

– Une pince coupante

– Du ruban adhésif d’électricien

– Ses petites mimines

– Le blog eX²G

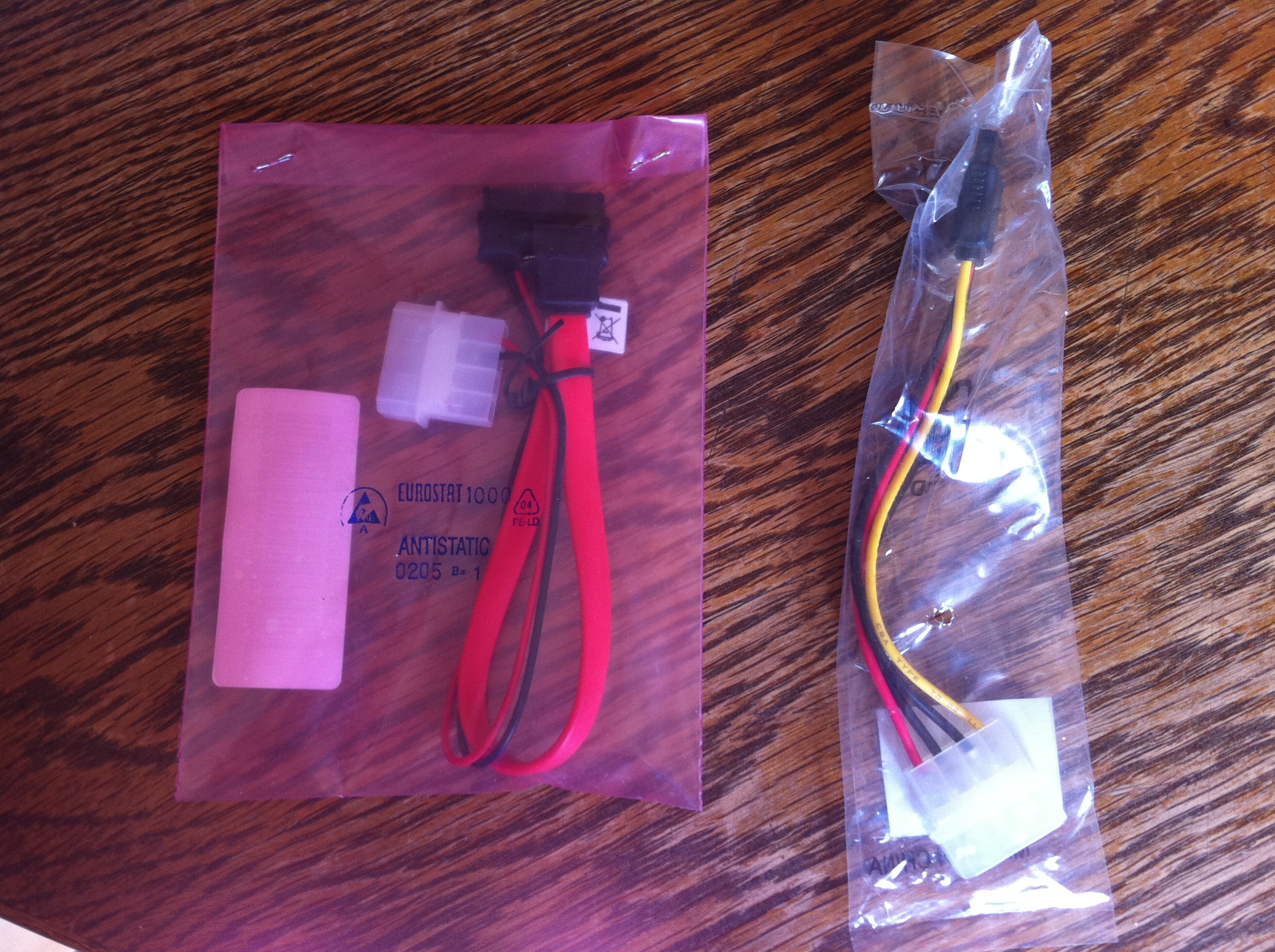

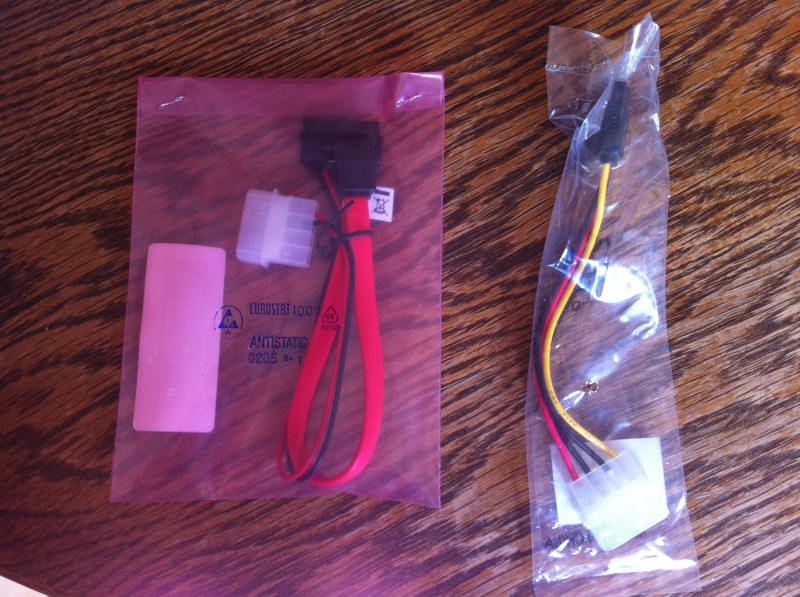

Donc si vous avez bien suivi, il va nous falloir commander les câbles, je vous conseille vivement de les commander sur internet par exemple ici:

Slim Sata – Sata Molex 6,01€

Alim Sata – Molex2,50€

Vous voyez, je ne vous ai pas menti, 8,51€ 😀

Maintenons, analysons le tout.

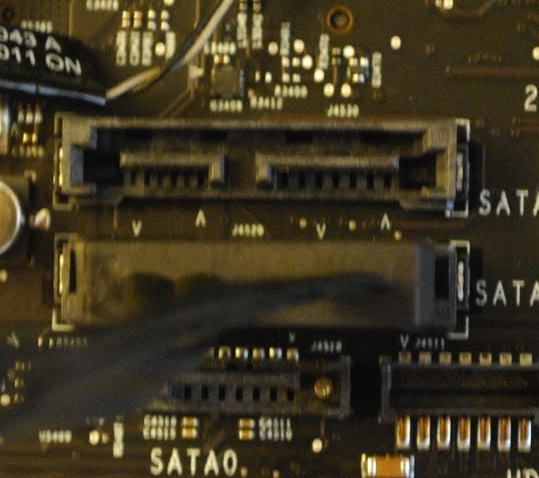

Sur la carte mère de l’iMac nous avons un connecteur Mâle Sata Slim

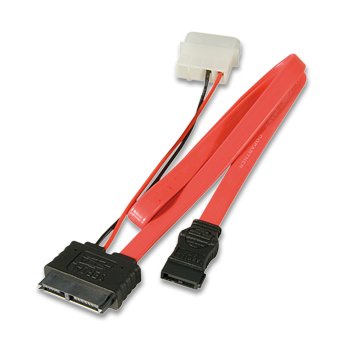

Notre câble Slim Sata – Sata Data Molex est ainsi :

Si vous avez bien suivi, comme vous pouvez le constater, le slim sata va aller sur la carte mère de l’iMac.

Par contre pour notre SSD, il lui faudra un Sata Data + Sata Alim c’est là que nous allons couper le câble pour le modifier:

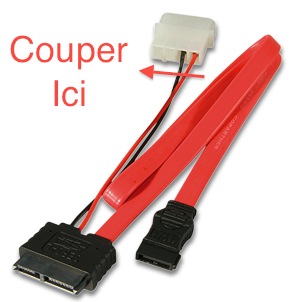

Comme vous le voyez sur la photo, il faut couper les deux fils du connecteur Molex (Connecteur Blanc)

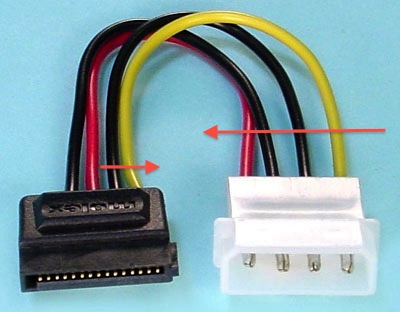

Ensuite, sur l’autre câble Molex + sata Alim, il faudra également couper les fils du connecteur Molex mais également couper le câble jaune et noir du connecteur Sata Alim :

Puis vient le moment de l’isolation, car on ne veut pas de court circuit dans l’iMac n’est-ce pas 😉

Donc on va isoler sur le connecteur Sata Alim, le câble Jaune et Noir (ceux l’un à côté de l’autre) avec du scotch d’électricien pour qu’ils ne se touchent pas, et qu’il ne touche pas ni la carcasse, ni d’autre composant présent dans l’iMac.

Place à la soudure maintenant.

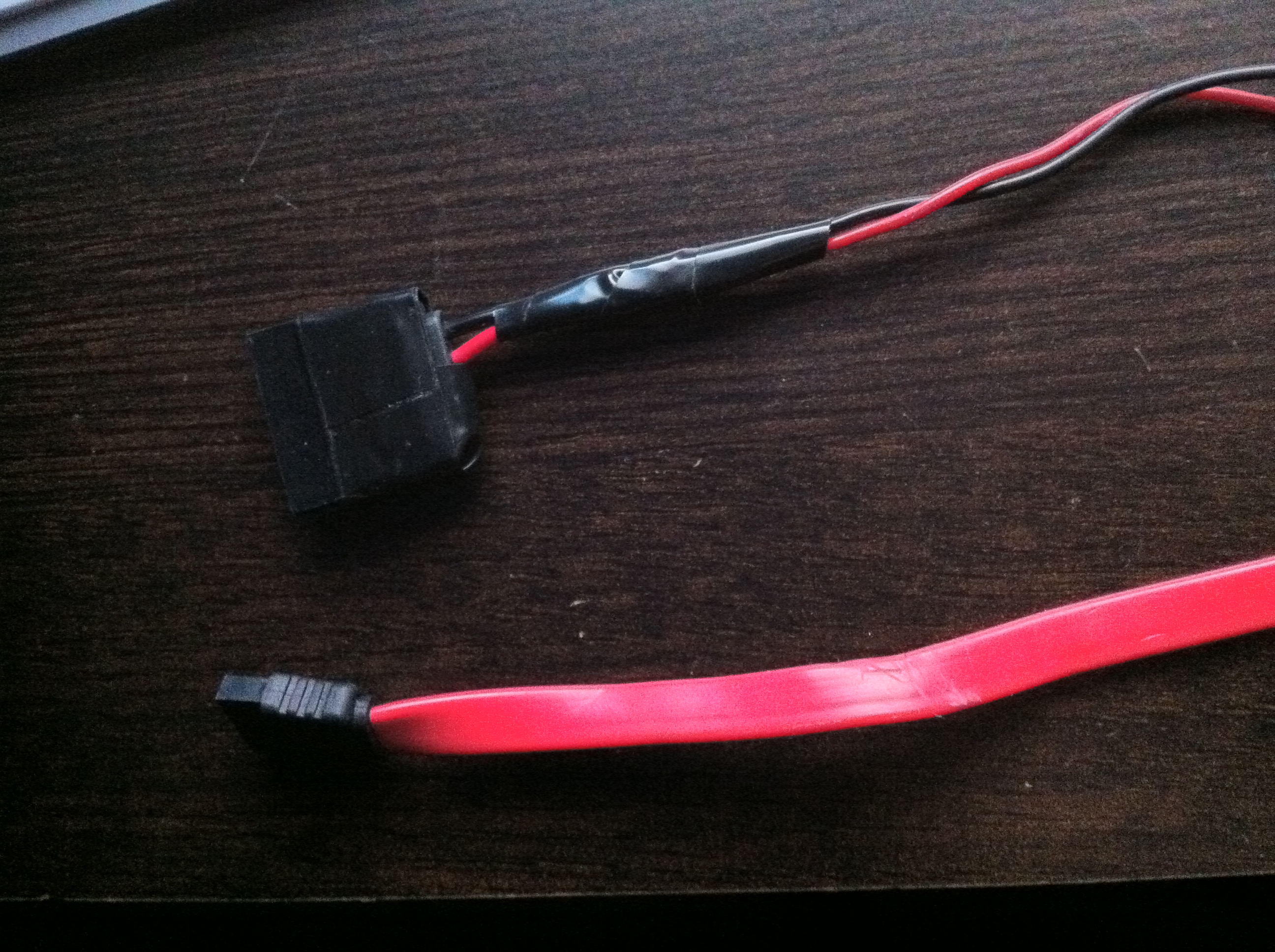

Il va nous falloir souder maintenant le câble Sata Alim avec le Slim Sata, pour cela, c’est très simple, le fil noir avec le fil noir et le fil rouge avec le fil rouge (Le fil rouge sur le bouton rouge, le fil vert sur le bouton vert :p citation d’un grand film de Robert Lamoureux 😉 )

Et paf, ça fait des Chocapic … euh non je m’égare 😀 ça fait un câble Sata Slim iMac.

Plus qu’à isoler chaque câble séparément et le tour est joué.

Vraiment facile n’est-ce pas ?! Il ne vous restera plus qu’à brancher votre SSD de la mort qui tue et vous voila avec un monstre entre les mains 😀

Bientôt la suite des aventures pour installer un SSD 😉 (Si LDLC bouge ses fesses rapidement :D)

EDIT: Uniquement valable pour iMac 27″

50 réflexions au sujet de “[Tuto] Comment faire son câble SSD iMac 2011 27″”

  1. Petite precision importante: Ce cable ne sera pas compatible avec les Imac 21.5 … Je viens d’en faire l’amere experience !!!!
    Pour ce modele, le cable a meme l air carrement introuvable!

    Merci quand meme pour le tuto.
    G

  2. @Guillaume Effectivement j’ai appris il y a peu que le câble n’était pas compatible iMac 21,5″ , Apple a eu la mauvaise idée de ne pas utiliser le même câble. Cependant il semblerait qu’il soit tout à fait possible de vaire le nouveau câble. d’ailleurs j vous propose de m’envoyer un mail via le formulaire de contact et si vous voulez, avec photo, nous allons faire votre câble 😉

  3. Et voila, tous les details par la page de contact (j’ai pas de traces de l’envoie), previens moi si tu recois rien …
    PS: tu peux supprimer mes 2 derniers commentaires qui …. ne commentent rien 🙂

  4. salut
    je suis dans le même cas!!!!
    dernier imac 21,5 – i5 – 2,7
    J’ai rien trouvé sur le web, même Lionel de macbidouille
    n’a pas de solution.

  5. @tony Très cher même. J’avais discuté avec ton collègue du dessus et il y a une solution, cependant il me faut connaitre exactement la taille, dimension et forme du connecteur sur la carte mère pour pouvoir fabriquer un nouveau câble SSD iMac 21,5″. Tant que je n’ai pas l’information je ne peu malheureusement pas vous aider :/

  6. Tu t’es trompé ! c’est pas 8,51 mais 8,28 euros 😀
    Le prix a encore baissé….
    Blague à part, j’ai découvert ton tuto par hasard et que dire à part MERCI, MERCI, et encore MERCI.
    Je ne suis pas du tout un supa geek, mais tout me parait faisable, de la fabrication du cable à l’installation du SSD dans l’imac 2011 27″. C’est parti pour le bricolage.
    heureusement que les passionés comme toi existent 🙂
    Keep up the good work !

  7. @tony bonjour tony il faudra penser à bien mettre le SSD à jour avec son dernier firmware sinon il risque de bloquer 😉
    Pour ce qui est du câble, j’attends des photos d’un lecteur pour savoir si il est possible de fabriquer le câble à moindre frais

  8. J’ai enfin reçu les câbles et surtout trouvé le temps de faire la chose. Comme je disais dans un message précédent je ne suis pas très doué en bricole… Alors j’ai pas soudé, j’ai juste relier avec des dominos puis isolé avec du scotch d’électricien. Ça marche nickel!! Seul problème rencontré : la longueur du câble. Réduisez le de moitié c’est amplement suffisant!! Un grand merci encore pour cet excellent tuto, sincèrement! Je vais poster sur l’autre tuto aussi :p

  9. @tony pour le câble je crois que cela reste la meilleur solution car je n’arrive pas à trouver de connecteur semblable pour faire un câble à moindre cout pour le 21″ 🙁

  10. oui 🙂 c’est pour ça que j’ai mis le lien.
    Si ça intéresse quelqu’un, le prix n’est pas excessif (encore que !!)
    ça vient des US, les frais de port ne sont pas très élevés
    bonne journée 😉

  11. @koalid malheureusement non, le câble utilisé n’est pas le même et impossible de trouver un câble standard dans le commerce pour le modifier 🙁

  12. J’ai réaliser le câble il y a maintenant quelque temps en suivant ton tuto et tout est fonctionnel.

    Merci beaucoup

  13. Bonjour,
    Tout d’abord un grand merci pour les tutos c’est très appréciable 🙂
    Je voulais juste faire une remarque et poser deux questions:

    Remarque:
    -Le lien pour le Slim Sata – Sata Molex n’est plus bon.

    Questions:
    -Quelle longueur doit faire notre cable final?
    -Faut-il des Slim SATA coudés ou pas la peine?

    Merci

  14. Mon cher « Geek » 🙂
    Je voulais vous tenir informer que créer son propre câble coûte dans les 13 € et acheter le câble directement par Apple coûte 22,60 €
    J’ai finalement acheté le mien cet après-midi.

  15. @Victor Dsl de ne pas avoir répondu plus rapidement aux commentaires et merci pour l’information. Serait il possible de savoir comment vous avez acheté le câble et ou ? Fallait il le commander ? fallait il passer par une boutique spécialisé ? est il possible d’avoir des photos du câble en question ?
    Merci (il suffira de m’envoyer un mail via le formulaire de contact)

  16. Re bonjour,
    J’ai acheté le cable dans un magasin agréé Apple, j’habite à Saint-Etienne et l’Apple Store le plus proche est à Lyon (1h de route).
    Ce cable s’appel sur la facture « Câble, SSD Data/Power »
    Prix HT: 18,90€ et Prix TTC: 22,60€

    Le nom de ce magasin agréé Apple s’appelle Ci SERVICE.
    Ps: les fiches sont coudées, et la câble mesure environ 28 cm et dans le sachet il y les autocollants qui prouve qu’on n’a pas démonté l’iMac :p

  17. Une info importante que tu devrais rajouter et que j’ai moi même rajouté sur le tutu d’iFixit..

    Ne surtout pas toucher avec les doigts les parties en fer qui font le bloc entre la carte mère et le refroidissement..

    Sinon c’est oxydation directe ! et la rouille s’installe.. Pas d’humidité non plus.

  18. Bonjour,
    En suivant le tuto, j’ai fait, facilement, le câble indiqué
    Et avec l’autre tuto, j.ai placé derrière le lecteur optique un SSD Samsung 840 pro de 256Go
    Le tout en une heure
    Pour un total de 220€ (200€ SSD +20€ de câble)
    Grand MERCI
    J’ai maintenant une bête de course……

  19. Bonjour,
    Tout comme Jacques, cela c’est bien passé, je suis très satisfait

    Le câble Sata m’a couté 7.54€ l’autre je l’avais, le modèle de 30

    centimètres suffit.

    Maintenant un HDD de 3To pour compléter (stockage photo).

  20. Super ce lien imars, merci beaucoup.

    J’ai converti un ami, j’en suis donc a mon second iMac 12.2 transformé (SSD+HDD+Graveur).

  21. Après réception du câble acheté grâce au lien de imars, ce câble n’est pas le bon, c’est un micro-sata vers sata et il faut un slim-sata vers sata donc, le modèle du tuto est bien le bon.

  22. @Lucas A une époque il y avait un câble sur Amazon mais visiblement ce n’était pas le bon. Malheureusement mise à part un site US je n’ai rien trouvé

  23. Et en plus l’intérêt de tout ça n’est-il pas de le faire sois même

    J’ai depuis trouvé une nappe équipé d’une sonde de température afin de changer le DD. interne de 3.5″ sans que les ventilos s’emballent, j’ai également a l’aide d’un support adéquate installé un second SSD. (en lieu et place du SuperDrive) sur lequel j’ai déporté mon catalogue LightRoom.
    La nappe provient de chez OWC (USA)

  24. Bonjour à tous, personne n’avait répondu au premier commentaire : ce tuto est-il réalisable sur un « vieil » IMac de 2009 (late 2009, modèle 11,1) ?
    la question c’est aussi, la carte mère possède t elle cette prise SATA de libre pour y connecter un SDD ?
    Merci pour vos retours, j’attends avant de passer soit au SSHD pour conserver le DVD, soit au kit Ifixit SSD à la place du DVD…. mais le trio SSD,HDD et DVD me plairait mieux !

  25. salut ! merci pour ces tuto déjà , mais j’aimerais savoir pourquoi cela ne serai pas possible sur le 21″5 ce branchement merci

  26. @metalnodeug ah d’accord et donc je ne peux me servir a pleine puissance de mon ssd ? Merci de ta réponse

  27. @PierreP Si nous parlons du câble de l’article, ce n’est pas le bon car il te faut un SlimSata pour monter dans un 27 inch. En revanche pour un 21,5 inch il est possible que ça fasse l’affaire. Mais là je ne pourrais t’aider car mon article parle uniquement du 27 inch. Je ne connais pas le connecteur du 21,5 attention à bien vérifier.

  28. Désolé, on ne s’était pas bien compris… Je parlais bien sûr du connecteur d’alimentation pour iMac 21″5 de 2011 au sujet duquel certains commentateurs semblaient s’interroger.
    Quoi qu’il en soit, je l’ai commandé pour 5 euros environ.
    Je vous confirmerai dès que je le reçois et l’installe… 😉
